Samedi, avril 18 2009

Enceintes Satellites DIY – Monacor SPH-30X – Compte rendu

Voila, dernière partie des post sur mes nouvelles enceintes sattelites DIY

Tout d'abord  le rendu visuel : On dirait mes colonnes en modèle réduit, du coup, superbe intégration.

De plus les haut-*parleurs Monacor SPH-30X rendent vraiment bien, du coup j'ai décidé de ne pas mettre de cache et de profiter de la membrane jaune :)

Enceintes Satellites DIY - Monacor SPH-30X - Rendu

Petit bémol sur ma réalisation, on remarque qu'il reste pas mal de marques sur les facades. C'est en fait dû au fait que je n'ai pas poncé le bois avant de le vernir.

En plus, j'ai eu la flemme de passer plusieurs couches, et du coup je me suis arrêté à 2.

Voila un comparatif entre les colonnes et les satellites :

Enceintes Satellites DIY - Monacor SPH-30X - Comparatif

Unbien joli postérieur, presque digne de Jibi

Enceintes Satellites DIY - Monacor SPH-30X - Arrière

Enfin deux photos pour montrer les enceintes dans leur milieu naturel, c'est à dire dans ma chambre.

Le placement n'est pas idéal, mais pour l'instant je ne peux pas faire mieux, on verra le jour ou je changerais d'appart si je peux pas faire mieux

Enceintes Satellites DIY - Monacor SPH-30X

Enceintes Satellites DIY - Monacor SPH-30X

En ce qui concerne le rendu sonor, c'est vraiment impressionnant vu la taille et le prix des SPH-30X. Pour 60€ environ, on obtient une paire d'enceintes sattelites de très bonne facture, qui sonne très bien.

Les aigus et les mediums très bien. Par contre bien entendu les basses sont inexistantes, mais c'est pas ce donc on attend d'elles !

Si jamais vous cherchez des informations concernant ce projet, n'hésitez pas à poster un commentaire

Mardi, avril 14 2009

Enceintes Satellites DIY – Monacor SPH-30X – Deuxieme partie

Suite du post précédent, concernant le montage de mes nouvelles enceintes satellites à base de Monacor SPH-30X

Pour commencer voici le plan de travail, dans la cuisine de mon petit appart' :D

Plan de travail pour bricolage

Ensuite le collage du caisson de l'enceinte, la colle déborde mais on s'en fout !

Collage enceinte diy

Serrage pendant 2 heures, puis sechage pendant la nuit

Premier tests pour voir si tout s'emboite bien, et pour les tester sur l'ampli !

Enceintes Satellites DIY - Monacor SPH-30X

J'ai ajouté de la mousse qui me restait de mes précédentes enceintes, comme ça on gache rien

Intérieur de l’enceinte DIY avec mousse accoustique

Et pour finir le vernissage, idem, récupération du vernis que j'avais utilisé pour les enceintes frontales, du coup j'ai obtenu le même rendu

Vernissage des enceintes diy

A demain pour le dernier post de la série, le rendu visuel et sonore !

Lundi, avril 13 2009

Enceintes Satellites DIY – Monacor SPH-30X

Ça faisait un petit moment que je n'avais pas posté ici, faute de temps et d'avancement dans mes projets

Je m'y suis donc remis ce weekend, pour vous présenter un projet d'enceintes satellites pour mon installation Musique / Home Cinéma

Ces enceintes sont basées sur un haut-parleur de chez Monacor, que m'avait vendu la Maison du haut-Parleur (à lyon). Il s'agit un HP "Full range", suivant le même principe que les Fostex FE -207 qui équipent mes enceintes colonnes

Voici les spécifications techniques pour ceux que ça intéresse : monacor SPH-30X

Monacor SPH-30X

8 Ohms , 20W Max, 7.3cm de diamètre; au final un haut parleur assez simple et bas de gamme, vendu 15€ pièce, mais dont le vendeur m'avait dit beaucoup de bien

Après pas mal de recherche infructueuse sur internet, je me suis rabattu sur un logiciel de conception d'enceintes (WinISD) pour faire la conception

Ici on entre les spec du HP

WinISD - Monacor SPH-30X

Puis on obtient la courbe de réponse de l'enceinte en fréquence

WinISD - Monacor SPH-30X

Enfin la conception du boitier

WinISD - Cabinet Monacor SPH-30X

Au final voila les mesures que j'ai choisie pour le bois (du Medium, pris à la découpe chez BHV, au mm près, nickel !)

Découpe du bois - enceintes sph-30x

MDF 19mm d'épaisseur :

  • 19.4 cm x 12.1cm  x 4
  • 15.9 cm x 11.1cm x 4
  • 19.4 cm x 11.1 cm x 4

Vous pouvez adapter en fonction de l'épaisseur du bois, seules les mesures internes ne doivent pas changer
Assemblage - Monacor SPH-30X
La suite au prochain post !

Dimanche, juin 1 2008

Photos finales et suite …

Voici les photos des enceintes, je viens de finir les caches et de mettre l'évent gauche, je peux donc clore officiellement  ce projet !

Enceinte fostex fe207 diy

diy enceinte fe207 fostex

Au sujet des caches, j'ai simplement coupé 2 cadres à la hauteur/largeur voulue, puis j'ai accroché le tissu spécial acheté chez la Maison du Haut-Parleur, enfin le tout tient avec du scratch ! (Et oui c'est tout simple mais ca marche pas mal, par contre les bouts de scratch sont collés à la colle néoprène, ça tient mieux.

Au final  je m'en tire pour à peu près 300€ en comptant les outils et tout le matos dont j'ai eu besoin. Le niveau qualité/prix est vraiment excellent !

Et pour le plaisir, un petit teasing pour mon prochain projet :

diy 41hz tamp

Samedi, février 16 2008

Elles sonnent !

Voilà, après un week-end de bricolage, j'ai enfin terminé les caisses des enceintes !

Je suis allé chercher le bois à Castorama, découpe par un vendeur sur place, le tout au millimètre près !

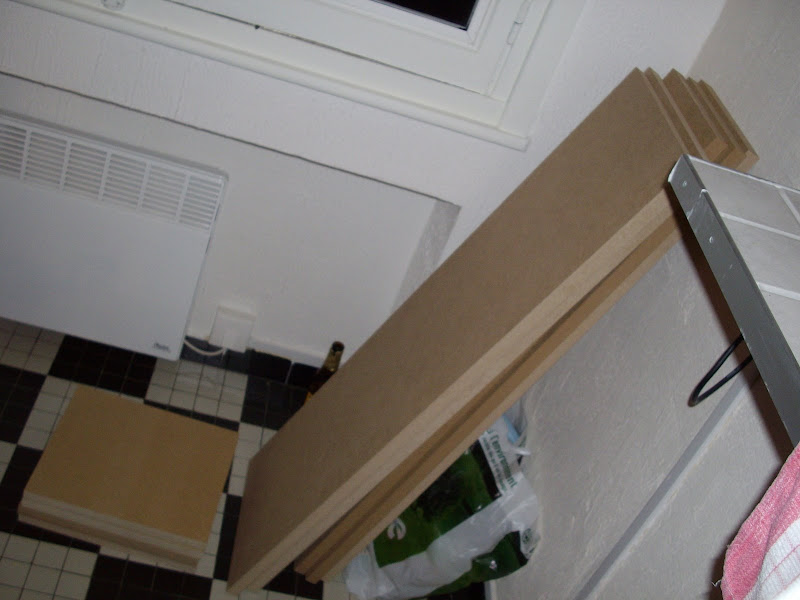

Voilà ce que ça donne dans ma cuisine :

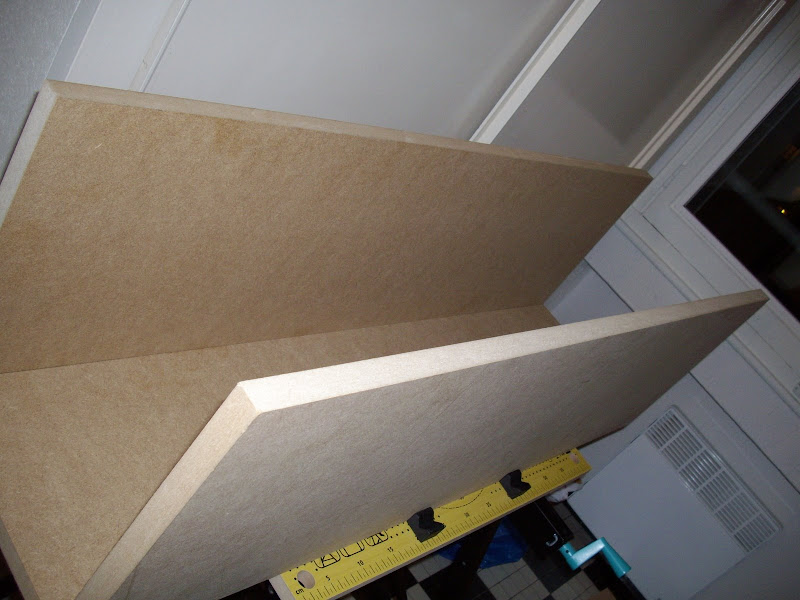

Petit montage à blanc pour vérifier que tout est Ok et pour se faire une petite procédurepour le serrage, ce n'est pas si simple que ça !

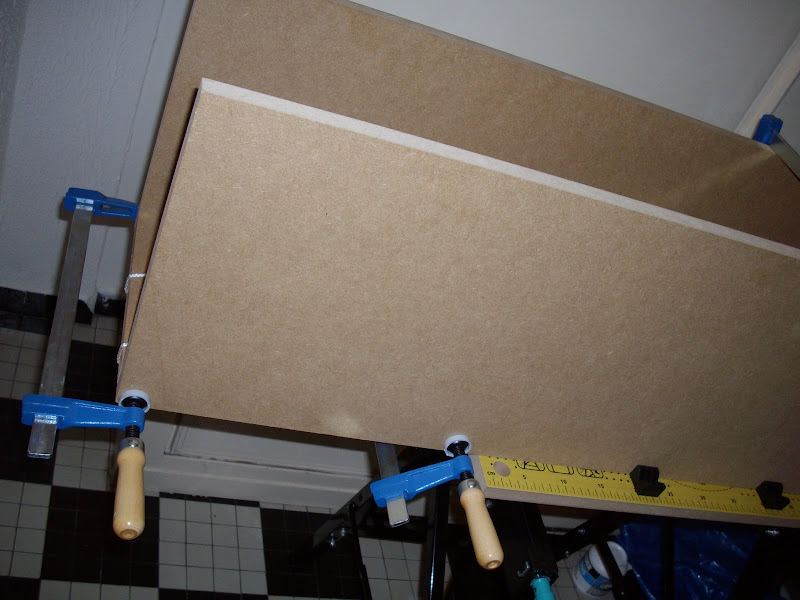

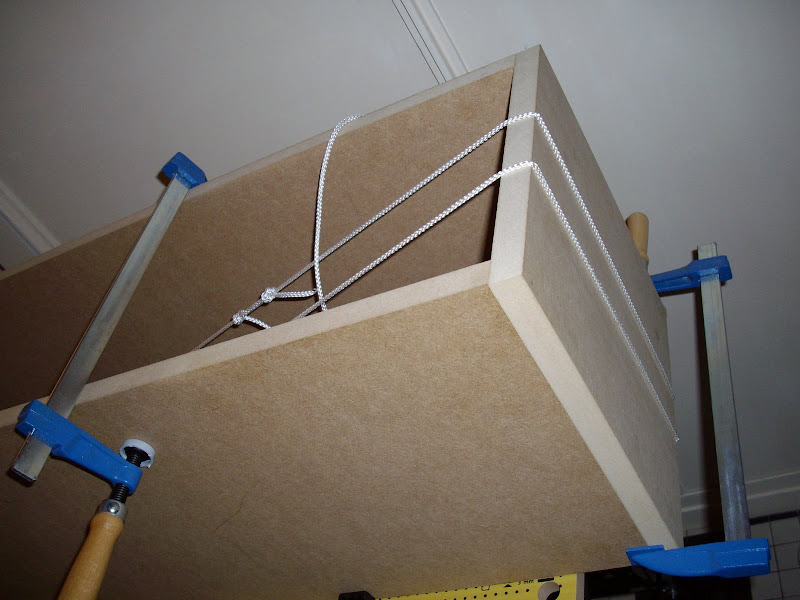

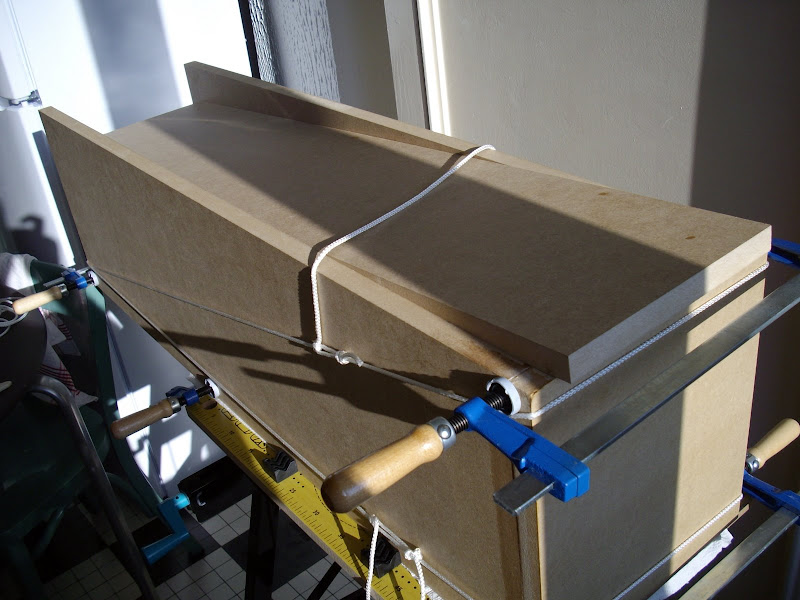

Au petit matin, j'attaque le collage :

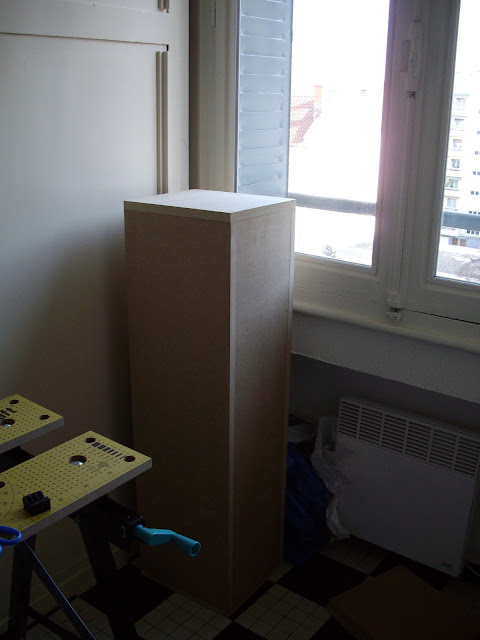

Et au final, après 4 ou 5 heures de serrage :

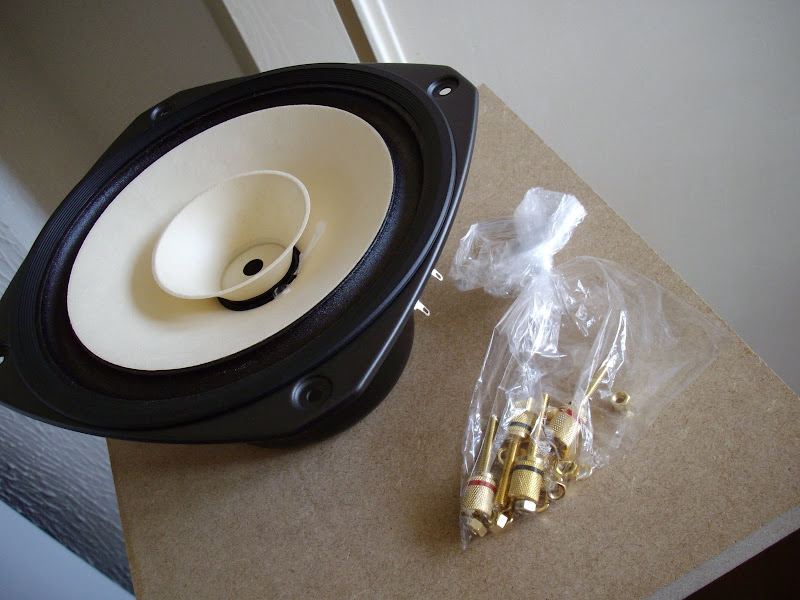

Le lundi suivant (même pas deux jours après), je reçois les hauts parleurs, avec une mauvaise surprise de la douane ...

Dommage, ca me revient au final au même prix qu'en France (j'avais commandé sur mandison.com) :

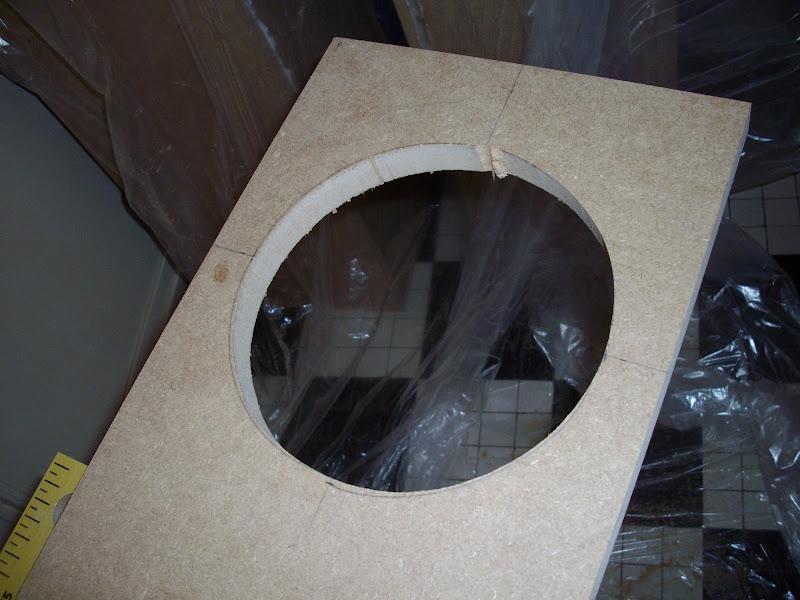

Petit coup de pression pour les percages à la scie sauteuse, mais finalement c'est simple et efficace :

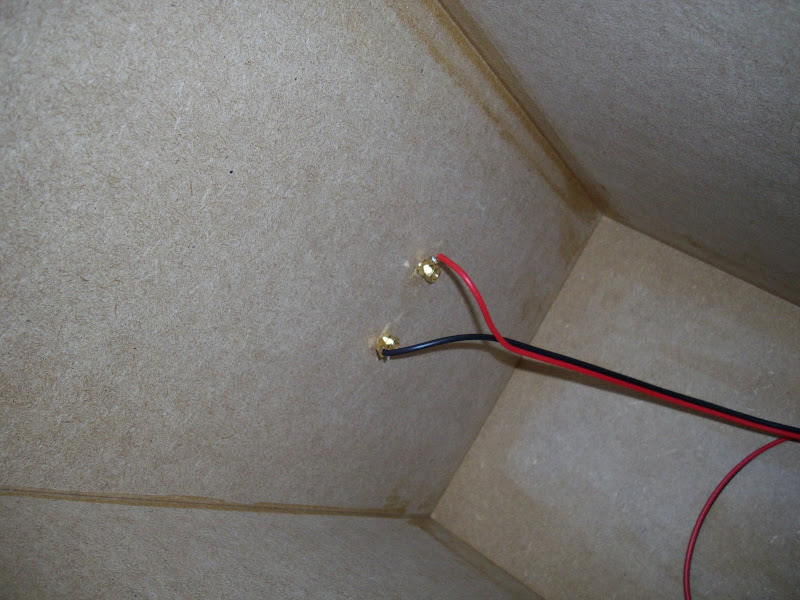

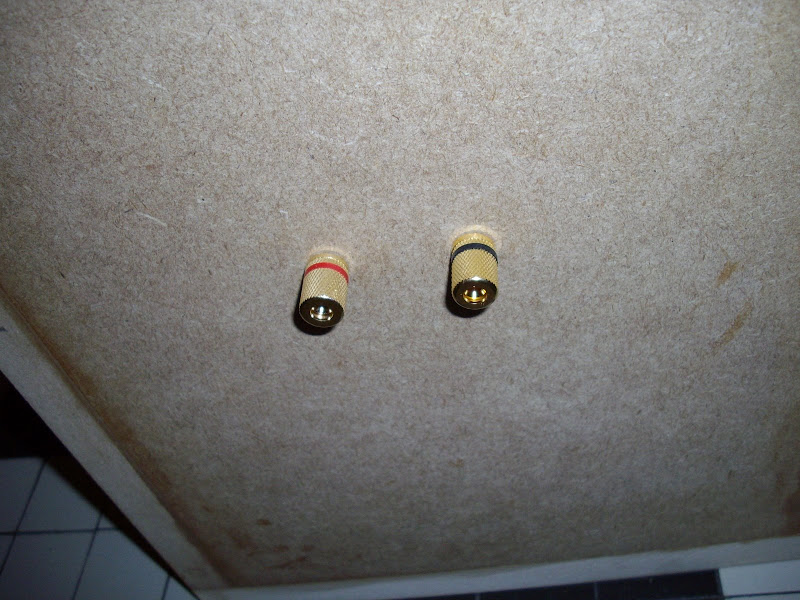

J'en profite pour monter les bornes :

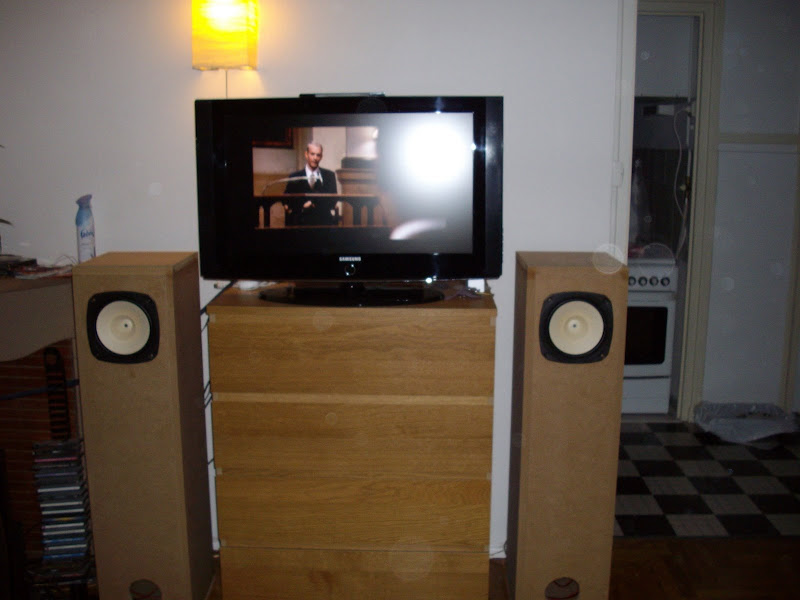

Youhou ! C'est finit, il manque encore tout l'intérieur, les events et les finitions, mais je suis content, le rendu est déjà supérieur à mes anciennes enceintes, et ce sans rodage !

Prochain article, rembourage interne, collage des évents et fermeture "définitiv" des faces avant.

Lundi, février 11 2008

Le stress : Collage / Pressage

Voilà, j'ai enfin pû récupérer le bois chez Casto, j'ai bien du 22mm Medium, coupé par un vendeur, au millimètre près !

Je m'attendais à avoir quelques défauts, mais malgrès l'heure à laquelle je suis allé au magasin (13h), le gars m'a fait ça nickel.

Bref tout content, je rentre chez moi et commence à me préparer mentalement pour me lancer dans l'inconnu (c'est la première fois que je fais du collage bois).

Je commence par faire le montage à blanc pour voir où j'allais me planter, et j'ai bien fait car ce n'était pas si évident !

Après avoir pensé un protocole, je vais me coucher pour attaquer le collage le lendemain.

A l'aube, je me remets au travail (il est 10 heures, oui je suis en vacances :p )

Un fois le tout collé

La collage n'est pas parfait, et j'avais posé du papier sous les planches pour que la colle ne coule pas par terre, du coup l'arrière est plein de papier collé, il faudra que je passe un coup de ponceuse ou de raclette pour virer le tout.

Au final je suis plutôt fier de moi, tout s'embrique parfaitement.

Il reste à faire les trous des events et HP, puis de mettre en place la charge et enfin d'effectuer le montage final !

Samedi, février 9 2008

Enfin, le projet prend forme

Et voici le bois !

Comme ça, ça n'a l'air de rien, mais je vous assure que c'est déjà imposant.

D'ailleurs il va falloir que je nomme ces enceintes, enfin je trouverais surement à la première écoute ;)

En image, voilà ce que ça donne :
